Lítio Ion Battery Pole Sheet Bag que faz o sistema de controlo do PLC de Omron da máquina

Lítio Ion Battery Pole Sheet Bag que faz o sistema de controlo do PLC do omron da máquina

1. Breve introdução de saco da folha do polo que faz a máquina

Este equipamento é usado para a fatura do saco da polo-folha: usando o diafragma de duas bobinas, desenrole respectivamente, controle de tensão, e põe então a polo-folha sobre um lado do diafragma, diafragma puxam automaticamente, a polo-folha é imprensado entre o diafragma dois, o diafragma superior pode mover-se para cima e para baixo de acordo com o progresso da polo-folha, imprensado gradualmente a polo-folha entre o diafragma; A braçadeira movente repetidamente trocada do manipulador dois (borda com colisão de aquecimento) o movimento do polo e do diafragma, ao mesmo tempo o diafragma superior e mais baixo quente, o movimento do manipulador no lugar, parada, mecanismo do corte do diafragma eliminar o diafragma, ao mesmo tempo o porto de corte soldou automaticamente junto.

2. As exigências de projeto

2.1. Esta máquina é apropriada para o automático envolve do ânodo ou do cátodo da bateria

Grau 170mm, largura 100mm (com exclusão das orelhas polares), espessura 100-300 m; (o comprimento eficaz do filme do guia é 240mm).

2.2. As partes de polo foram perfuradas e colocadas na caixa material. A espessura da caixa material é 60mm.

2.3. Plano de Polo, rebarba do polo menos de 25 m;

2.4. O erro da precisão do comprimento e da largura do polo é menos do que ±0.1mm;

2.5. Batida: 12PPM (5 segundos/parte);

2.6. Emenda soldada diafragma 0.2mm-0.5mm;

2.7. Saco - fazendo a cabeça de solda quente da ferramenta, usando a soldadura de bronze da borda.

3. Componentes principais do equipamento

4. Parâmetros técnicos do equipamento

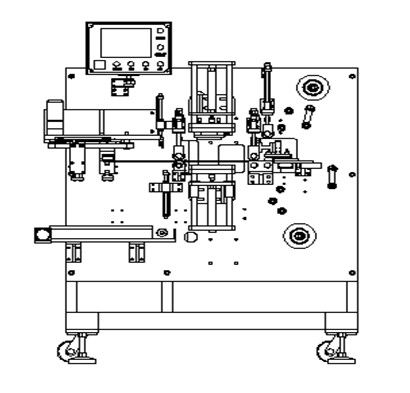

5. Opinião do perfil do dispositivo

6. Descrição das peças principais do equipamento

6.1. Mecanismo automático do diafragma da liberação da tensão: incluindo o motor japonês de dongfang, o redutor, o potenciômetro compacto, o cilindro da baixo-fricção, e o mecanismo do pêndulo.

6.2. Deslocando o mecanismo: incluindo o servo motor, o redutor, o sensor, o parafuso da bola e o dispositivo de vácuo, elemento pneumático

Os produtos são da empresa de Japão SMC

manipulador de solda de 6,3 trocas: incluindo o servo motor, o redutor, o sensor, o parafuso da bola e o mecanismo de aperto pneumático, da temperatura do PID dispositivo de controle, etc., componentes pneumáticos usando produtos de Japão SMC

6.4. Correia transportadora: uma correia lisa com movimento independente e contínuo;

6.5. Sistema de controlo: a máquina é equipada com a placa elétrica independente, o interruptor do escapamento, a fonte de alimentação da estabilidade da C.C. e os outros componentes de circuito do poder, PLC do controle, relé, dispositivo de controlo do motor, etc. E conexão externo, usando conectores e a tabela terminal. O PLC USA OMRON. O teto do cabo distribuidor de corrente é perfurado parcialmente. Os cabos e os canais de ar entre o outro equipamento são prendidos e b conduzido

Compromisso da cooperação

1. Promessa nova do equipamento

Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.

2. Compromisso da confidencialidade

Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.

3. Compromisso do serviço pós-venda

(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;

(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. Zh

(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
