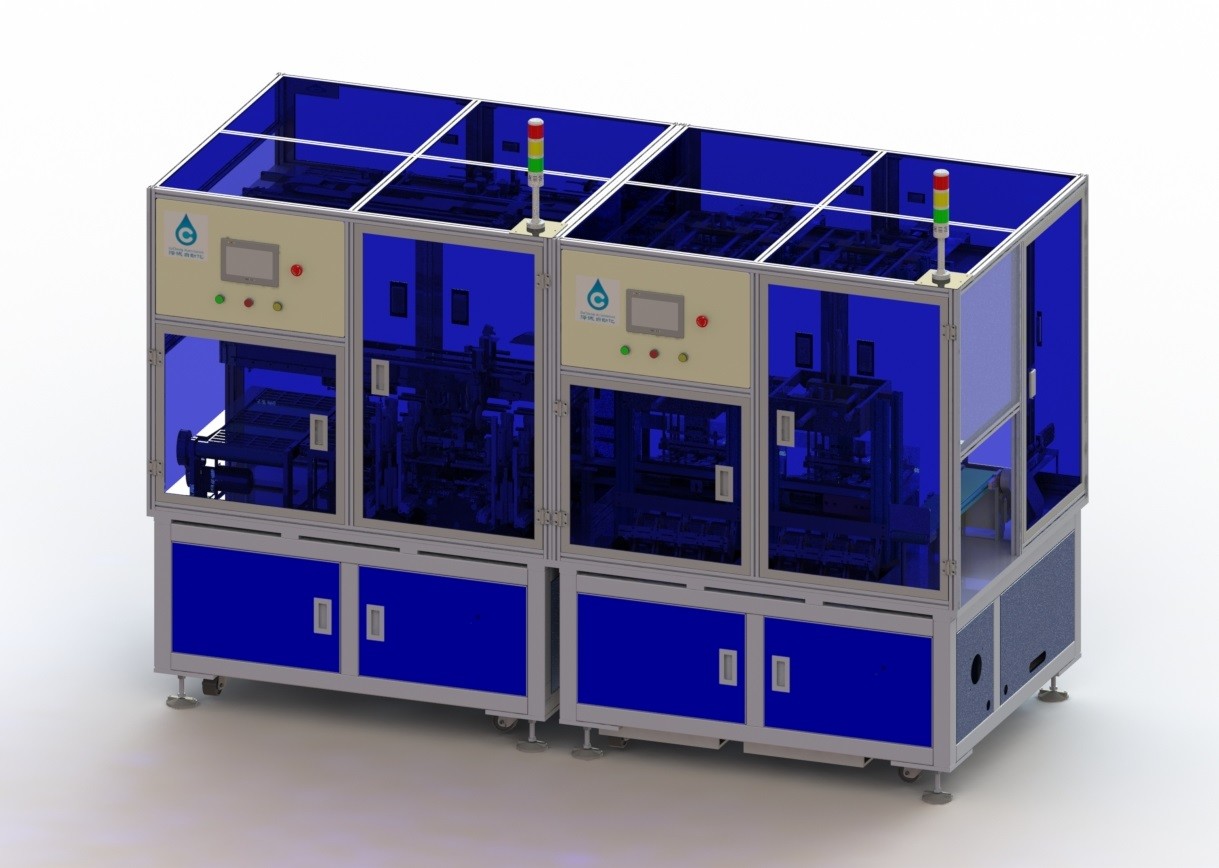

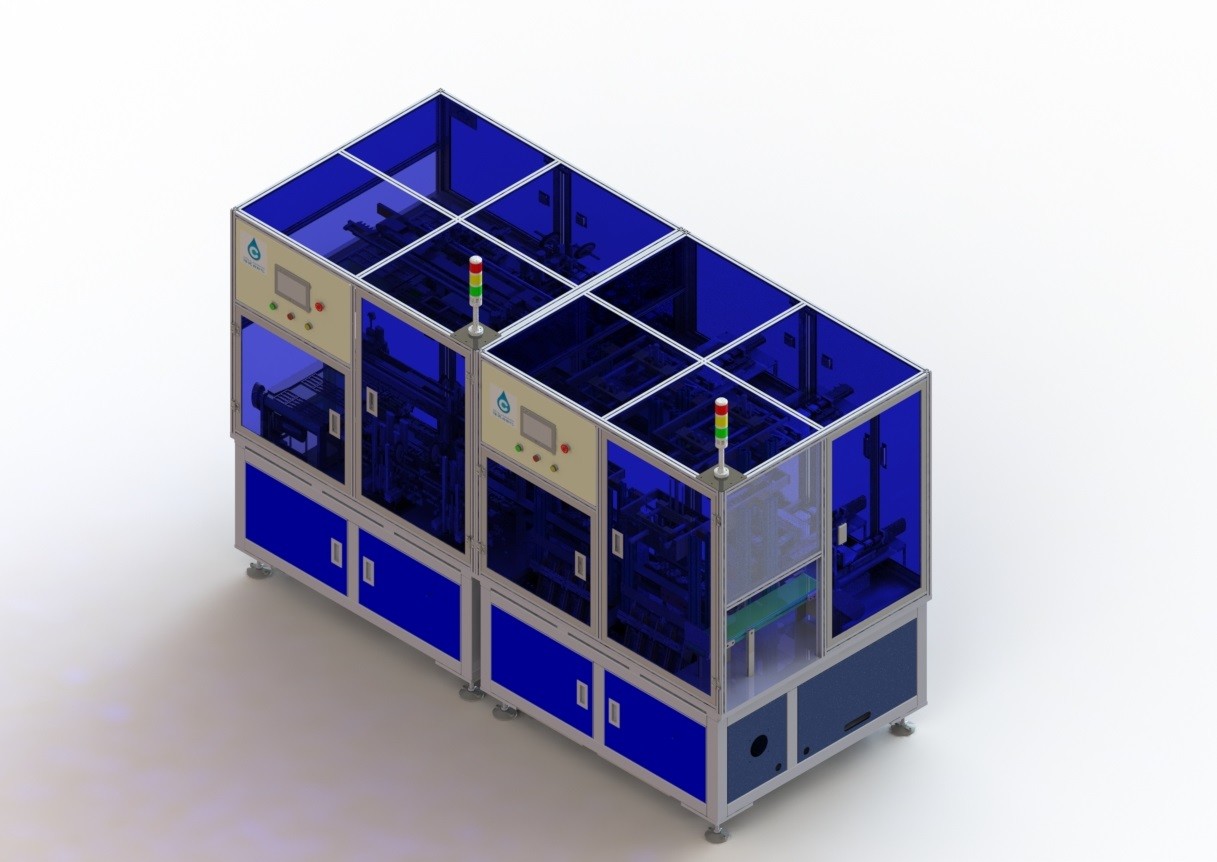

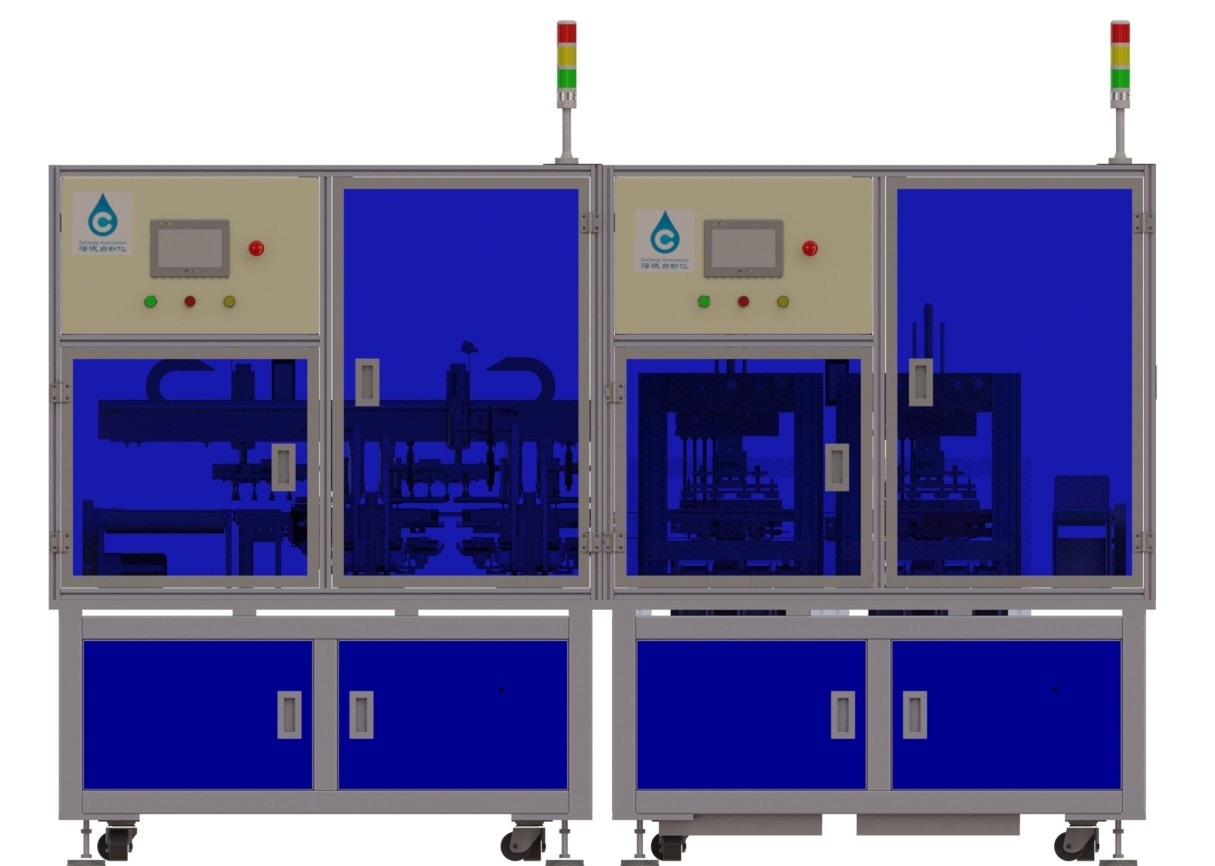

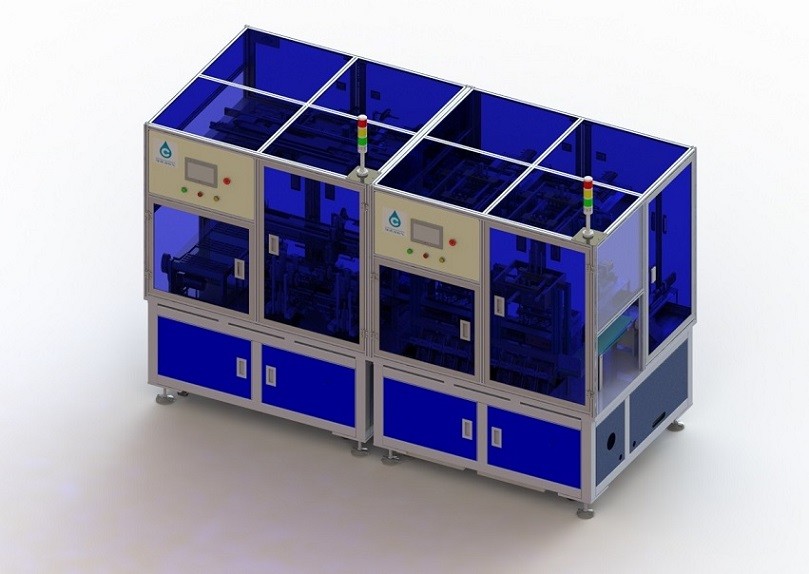

Etiqueta de alta velocidade da cauda da pilha de bateria do quadrado do equipamento de fabricação da bateria em Shell

Etiqueta quadrada de alta velocidade da cauda da pilha de bateria do lítio na máquina do escudo

1. Exigências de projeto

1.1. Tamanho aplicável do coiler: largura: 30 ~ 70mm; Altura: 36 ~ 80mm, espessura: 3,0 ~ 10mm. 1,2. O comprimento do papel esparadrapo nos lados esquerdos e direitos depois que o núcleo do rolo é colado é L4: 0,2 ~ 1mm 1,3. Os dois lados do carretel são simétricos, e a diferença absoluta é 0 ~ 3mm. 1,4. O papel do diafragma não pode despejar ao núcleo do rolo depois que o núcleo do rolo está colado (as curvaturas de papel do diafragma ao interior do núcleo do rolo sem expor o diafragma) 1,5. A parte e o diafragma de polo não serão danificados depois que o núcleo do rolo é colado. 1,6 ao incorporar o escudo, haverá um sulco do guia entre o núcleo da bobina e a boca 1,7 do escudo. As orelhas positivas e negativas do núcleo da bobina não se dobram durante o processo de colar a colagem inferior e de incorporar o escudo. 1,8. O ângulo entre o núcleo da bobina e o lado do escudo após ter incorporado o escudo é o ≤ 50 1,9 à distância entre o núcleo de bobinamento e a parede interna da parte inferior do escudo após ter incorporado o escudo exige L3: 0.5±0.2mm; 1,10. A distância entre o núcleo da bobina e as duas bordas do escudo L1 e L2 exige: ≥0.1mm 1,11, a diferença entre o núcleo da bobina e a borda do escudo 1,12 após o núcleo da bobina incorpora o escudo, pode automaticamente testar a distância entre a exposição da orelha negativa do elétrodo e a boca do escudo, e determina a APROVAÇÃO ou o NG (não há nenhuma exigência neste desenho do teste, além, devido ao erro de comprimento dos materiais fornecidos da orelha polar, está este determinado por mesmo se?) 1,13. ≥ 99,8% 1,14 da taxa da qualificação da produção. ≥ 95% do rendimento da produção e eficiência ≥40PPM 1,15 da produção. A época da operação do modelo de comutação não deve exceder 30min
