1. Descrição da função:
O forno zc-zd6 tem um interno de aço inoxidável, e cada caso trabalha independentemente. O trabalho do aquecimento, limpar e da aeração em um modo automático da circulação. O tempo de trabalho é ajustado pelo tela táctil. O forno adota o sistema de controlo do PLC, operação do tela táctil, aquecimento da explosão, dissipação de calor. O aquecimento é acima rápido, o aquecimento é para baixo rapidamente também, o efeito da preservação da pressão é bom. Métodos de aquecimento: irradiação térmica, condução de calor, inversão térmica, convecção de calor
2. Estrutura do forno:
1) O equipamento é estrutura compacta e senticific, aparência agradável e ocupa menos espaço.
2) A operação fácil, com o treinamento simples pode operá-lo independenly.
3) O equipamento adota a válvula de controle do texto, vácuo que bombeia e o enchimento do nitrogênio, que tem a eficiência elevada, salvar pessoais.
4) O equipamento é dividido três em camadas superiores, médias e mais baixas, forro grossos, resistência de corrosão forte, único controle de aço inoxidável de 3mm 304 da única porta, sem afetar-se.
5) O dispositivo é equipado com o rodízio movente universal, que pode facilmente ser movido quando o dispositivo é deslocado.
6) O equipamento adota o tipo interno de aquecimento de aço inoxidável do aquecimento da bobina do tubo 304, o controle de temperatura é uniforme, o equipamento foi 80℃, 100℃, 120℃ e outros pontos de monitoração da temperatura monitorar a temperatura antes da fábrica, de modo que a temperatura de cada equipamento na hora diferente de ser uniforme.
7) O equipamento é selado com tira do selo da borracha de silicone, e a porta é feita do vidro temperado grosso de 15mm. Cada porta é projetada com uma janela de observação.
8) O sistema de fã de circulação está na parte traseira.
3. Parâmetros técnicos do equipamento:
1) Temperatura do forno: temperatura ambiente ~ 150℃ (pode ser ajustado).
2) Dimensões totais do forno: 1280 x 1140 x 1900 milímetros
3) Especificação do tanque: (profundidade) × 660 (largura) ×750 330 (altura) milímetro.
4) Tensão de funcionamento: 380V/AC, único controle do circuito da caixa.
5) Poder total do forno: 8KW.
6) Tolerância da temperatura do tanque: ±2℃ (nenhuma carga).
7) Tempo de aquecimento: 1 hora para a estabilização da temperatura do núcleo da nenhum-carga.
8) Temperatura de superfície: quando o equipamento funcionar em 120℃, o ≤40℃ de superfície.
9) Controle de temperatura principal do aquecimento: erro da temperatura da exposição dentro de 1℃.
10) Controle de aquecimento do aquecimento principal: ao aquecer-se, o interruptor de segurança é ajustado a 150℃.
11) Verifique a uniformidade da temperatura em 8 pontos dentro do tanque antes que o equipamento saa da fábrica, e a temperatura do tanque e da exposição pode ser controlada dentro de ±2℃.
12) Incluindo o sistema de circulação do vento, capaz da programação do processo e do controlo automático.
13) Com a função de alta temperatura do alarme, automática sobre o alarme da temperatura.
14) Material dessecante do quadro: placa laminada grossa de alta qualidade.
15) Secando materiais da câmara: todos fizeram de 3mm densamente 304 de aço inoxidável.
16) Dispositivo de controle elétrico: controlado pelo relé de circuito integrado, feito de acessórios elétricos marcados.
17) Com função automática da proteção da falha de energia, alarme de superaquecimento automático e alarme do baixo-vácuo.
18) Método de cozimento: o tubo de aquecimento é aquecido em torno da câmara de ar, e o ar quente é circulado.
19) Limpe o tempo de armazenagem: ≥98% após 24 horas sob a condição de -0.1mpa.
20) Grau do vácuo: -- 0.1mpa.
21) Modo de controle: Controlo automático do PLC do xinjie.
22) Peso do equipamento: sobre 650kg.
4, processam o exemplo: (tipo de respiração: ar - ar - ar… toda a maneira ao redor)
Através do ajuste do aquecimento do forno, do tempo de aquecimento/temperatura, do vácuo que bombeiam, do ar seco e dos outros parâmetros pelo tela táctil, o PLC termina automaticamente as seguintes funções: enchimento estando de bombeamento de enchimento estando de bombeamento do ar seco do → do → do vácuo do → do ar seco do → do → do vácuo (ciclo repetido); O sistema de alarme de temperatura excessiva e ultrassônico pode automaticamente desligar o corpo de aquecimento. O processo da operação pode ser ajustado de acordo com as exigências reais do cliente
5, ambiente operacional:
1) Temperatura: -30℃~70℃.
2) Umidade: abaixo de 75%.
3) Local: nenhumas poluição e interferência eletromagnética não forte.
Nota: o comprador fornecerá o gás ou o nitrogênio seco, vácuo e ar comprimido acima de 5.5bar.

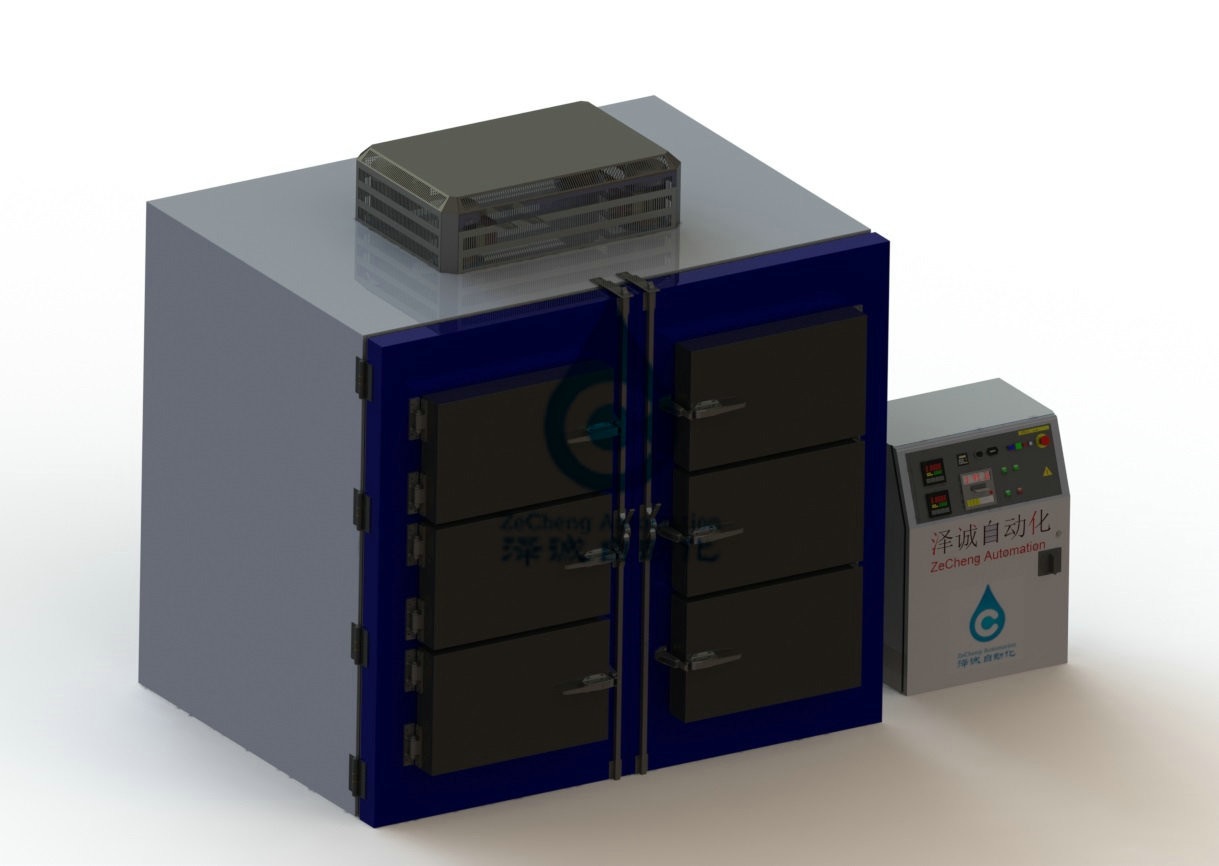

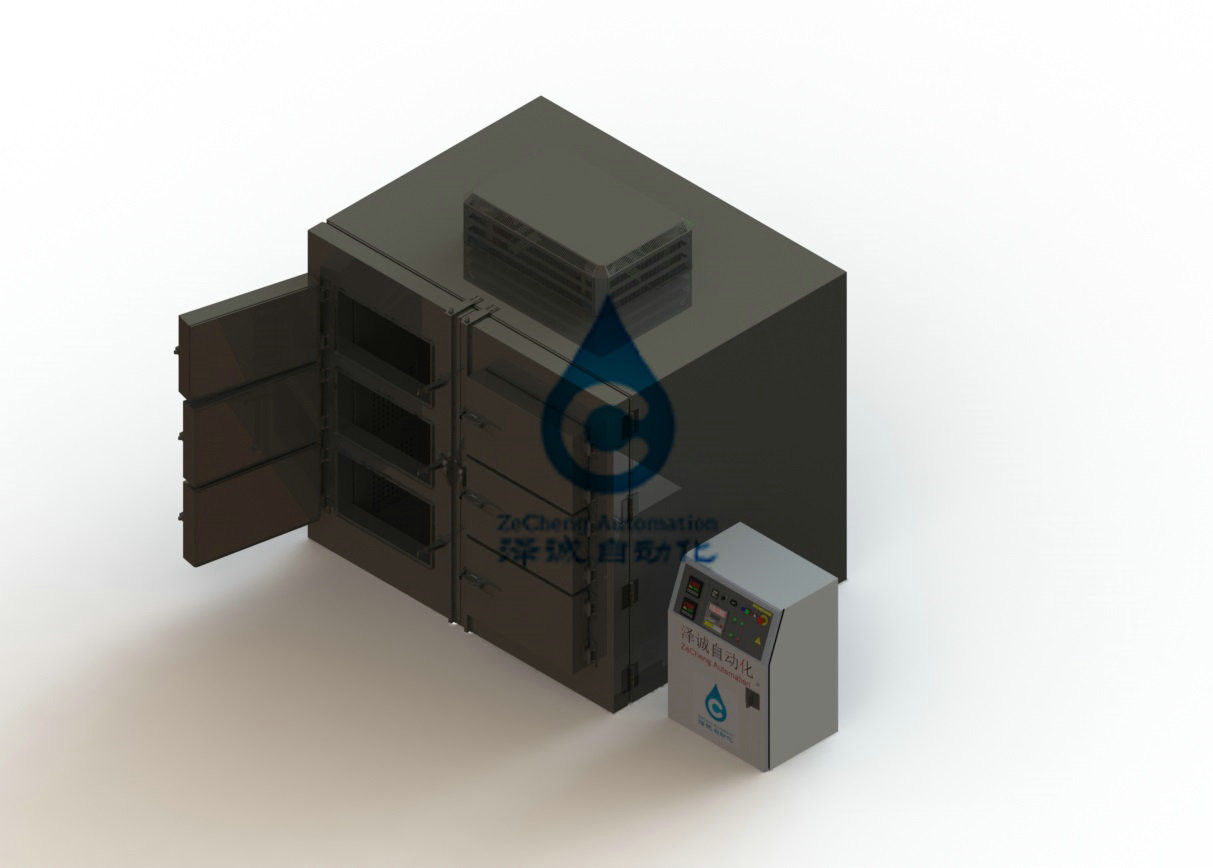

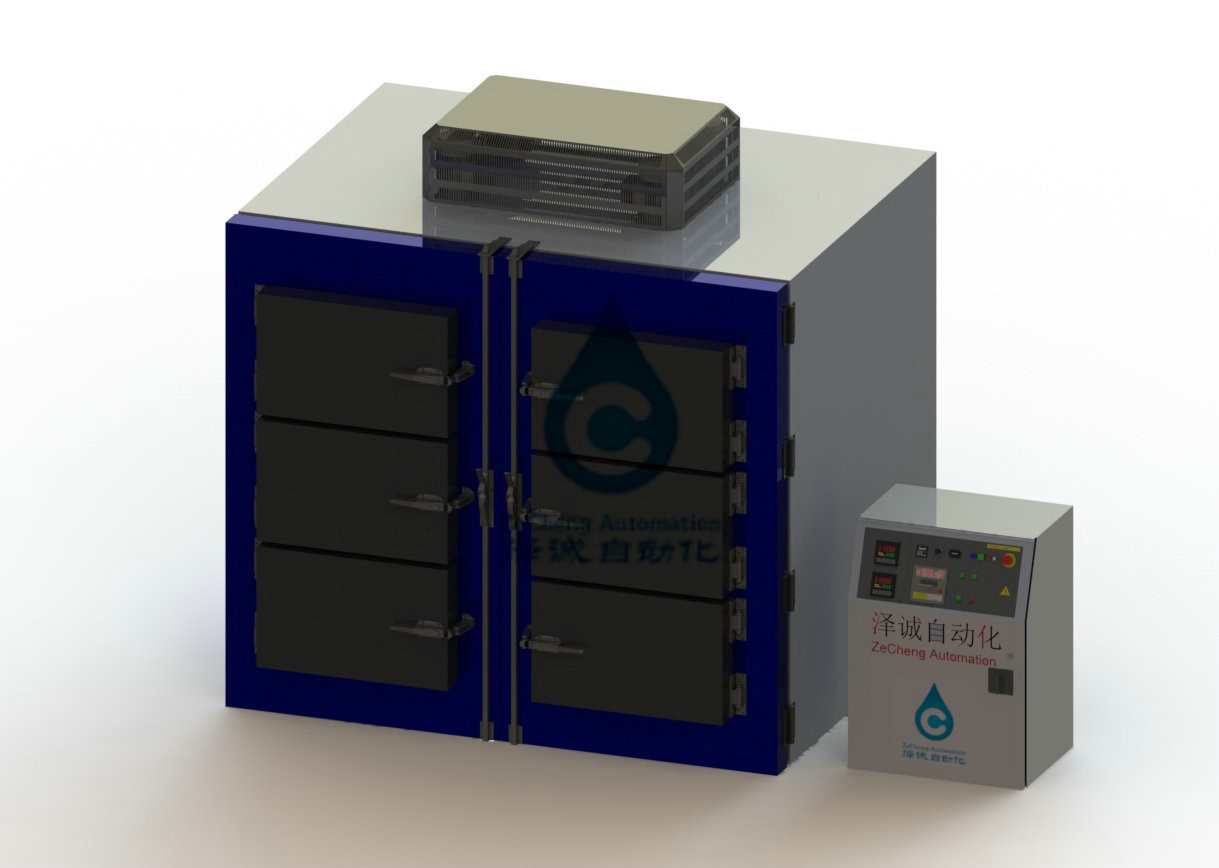

Anexo 2: diagrama esquemático do equipamento (lado do plano 1 do armário elétrico, do fã na parte traseira do equipamento)
