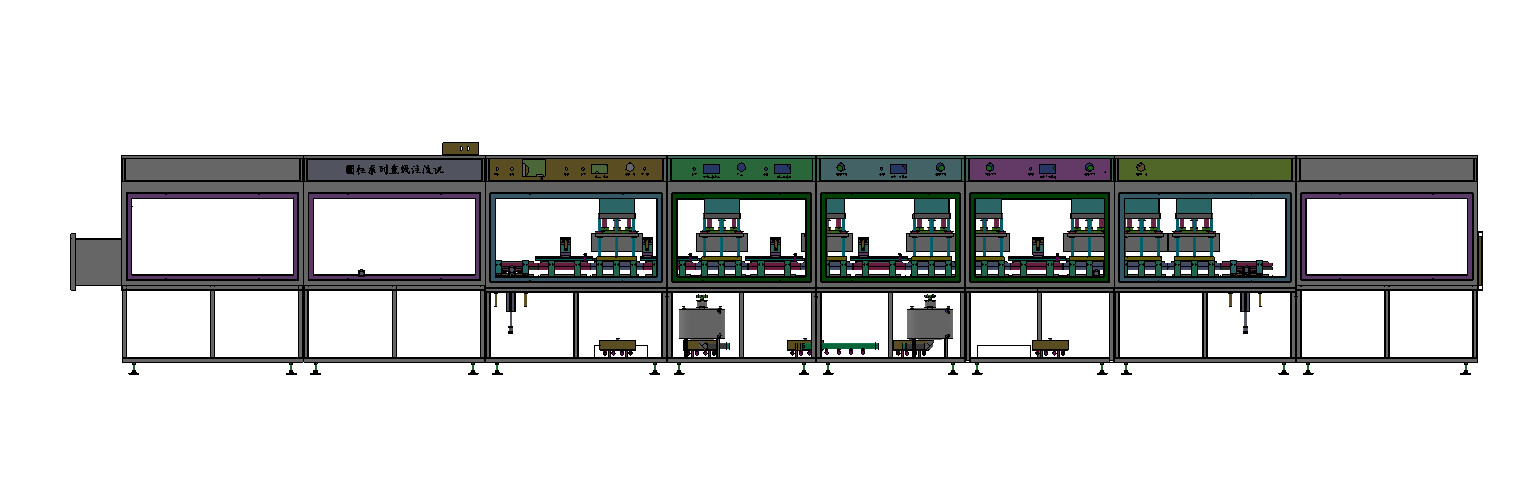

Máquina de enchimento da lama para o lítio cilíndrico Ion Battery

Máquina de enchimento da lama para o lítio cilíndrico Ion Battery

1.1. Nome do equipamento: máquina linear da injeção

1.2. Modelo do equipamento: jxy-z0508-p288

1.3. Aplicação do equipamento: processo líquido da injeção para a bateria cilíndrica

1.4. Método líquido da injeção: injeção líquida de cinco vezes, estática de oito vezes

1.5. Precisão da bomba de injeção líquida: círculo de ±0.025g/

1.6. Capacidade do equipamento: 30,000/10h (2500mah), capacidade real é determinado pela capacidade e pelo processo da bateria.

1.7. Tamanho do equipamento: 11763mmX 120mm x 1753mm (altura da largura X do comprimento X)

1.8. Taxa da qualificação do equipamento: 99%

1.9. Taxa de utilização do equipamento: 98%.

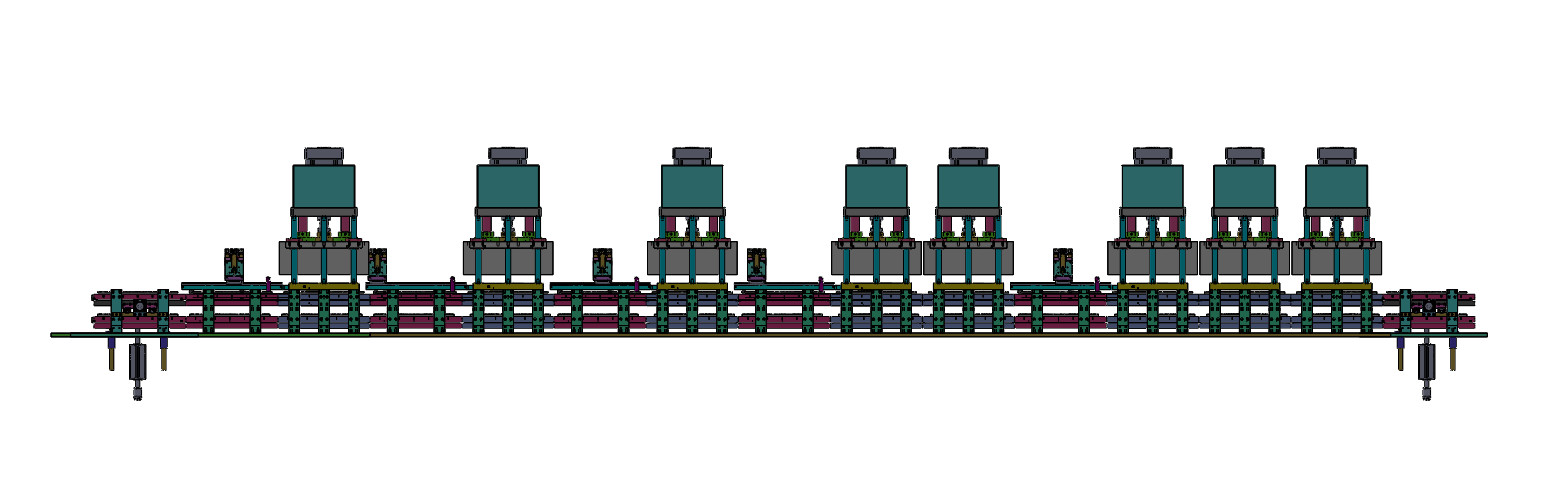

2. Diagrama esquemático da unidade e do fluxo líquidos da injeção:

3. Põe a bateria na bandeja da bateria manualmente (o modelo 18 exige 4-6 pessoas se operar). Após ter colocado o líquido na posição da injeção, o equipamento terminará automaticamente a injeção e o vácuo líquidos, e incorpora o processo seguinte, para circular a injeção líquida para 4.times e o vácuo por 8 vezes.

5. Resistência de pressão da câmara de vácuo: o vácuo pode alcançar -90kpa, e a pressão pode alcançar 0.4-0.5mpa. O vácuo e a pressão são ajustados de acordo com o processo do campo.

6. Descrição de processo do trabalho:

6,1 cozem a bateria e tomam-na para fora do forno. Põe manualmente a bateria na bandeja líquida da injeção com as 288 baterias pela bandeja.

Põe a bandeja da bateria no injetor para posicionar, (posicionando o bloco do limite do injetor)

a imprensa 6,2 o interruptor começar, e a bateria instalada serão injetadas na estação designada através do dispositivo de transferência. Em cima da conclusão, a bateria será transferida à estação seguinte, o vácuo será bombeado, e um ciclo estático será ajustado. Após a conclusão, a bateria será injetada na estação seguinte.

6,3 após a conclusão da injeção inteira, para remover manualmente a bateria na bandeja, a bandeja é empurrada de volta à estação material superior pelo cilindro do retorno, a bateria incorpora o procedimento seguinte;

6,4 o painel da operação adotam o formulário do tela táctil, que é conveniente e simples de se operar, e o estado do equipamento é indicado no tempo real.

6.5Note: o tempo do vácuo e a hora estando podem ser ajustados de acordo com a situação;

7. Configuração de equipamento:

8. Ambiente, a instalação e eliminação de erros no local

8.1. Temperatura ambiental: será determinado pelo ambiente da fábrica do partido a;

humidade relativa 8,2: o ar seco será fornecido pelo partido a;

fonte de alimentação 8,3: 220V monofásico, 50HZ, escala de flutuação da tensão 3KW: +10% ~ -- 10%;

ar 8,4 comprimido: após a secagem, estabilização da filtragem e da pressão: a pressão da tomada é maior do que 5.0kg/cm2;

fonte de 8,5 vácuos: bomba de vácuo 10 l/s, acima de -90kpa, ou vácuo do encanamento (acima de -90kpa);

nitrogênio 8,6: ≥ 0.4mpa, 30L/min

gás 8,7 seco: ≤400Pa (o caudal é aproximadamente 15m, ponto de condensação está abaixo de -40℃, mais baixo o melhor)

(fornecido pelo cliente)

Compromisso

1. Promessa nova do equipamento

Nossa empresa garante que todos os componentes do equipamento estarão em condições completamente novas, nenhuns usou componentes.

2. Compromisso confidencial.

Nossa empresa promete que sem a autorização escrita, toda a informação técnica e a informação do negócio do cliente não serão escape a nenhuns terceiros.

3. Compromisso do serviço pós-venda

Nossa empresa fornece uma garantia do ano para começar da data do teste de aceitação do local, o custo de manutenção é isentado durante o período de garantia, as peças vestindo do equipamento e as peças danificadas pelo uso ou pela força imprópria de maior são excluídas da garantia. Se o equipamento ocorreu reparo do disfuntion e da necessidade pelo vendedor após expirado da garantia, o custo negociado por ambos os lados.
