1. Produtos e materiais apropriados para o equipamento

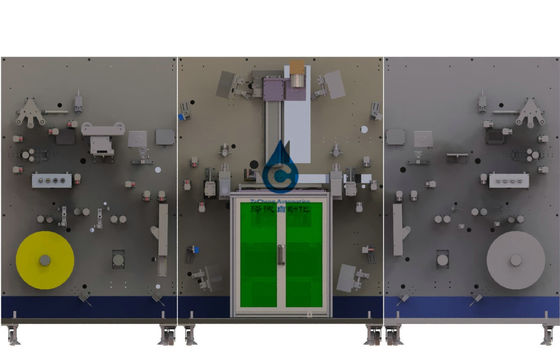

1.1. O dispositivo termina o processo da laminação ou do enrolamento da orelha do corte do polo do laser da fatia do polo da bateria de íon de lítio. O polo artificial do rolo que rola o eixo inflável instalado ao dispositivo, o dispositivo pôs automaticamente o volume, retificando o mecanismo do processo de rolamento para continuar o ajuste automático, e controlou a tensão da parte de polo através do sistema de controlo da tensão, mecanismo servo será transportado ao lugar da placa do corte do laser, o laser será extremamente formação da orelha, cortando com a qualidade e a dimensão de superfície da placa da detecção do CCD, posição do defeito ao logotipo da vara;
| Material |
Alimentação maneira |
Comprimento de folha material (milímetros) | Largura material (milímetros) | Espessura do material (μm) |
O diâmetro o maior (milímetro) |
O diâmetro interno (milímetro) |
||
| Escala do tamanho | Escala do tamanho | tolerância | Escala do tamanho | tolerância | ||||
| Placa positiva | bobina | --- | 100-300 | 0,1 | 100~280; | 3 | φ400 | φ 76,2 |
| Placa do cátodo | bobina | --- | 100-300 | 0,1 | 100~280 | 3 | φ400 | φ76.2 |
1,3 exigências materiais
1.3.1. O erro do rebobinamento da folha do polo é menos do que ±1mm
1.3.2 o erro de dobra serpenteando da folha do polo são menos de 0.3mm/m
1.3.3 a diferença da espessura das fatias do polo são menos do que 5um
2. Dimensões externos do equipamento:
2,1 tamanho total: W3800×H2000×D1400 (para a referência)
2.2. Peso do equipamento: 2000Kg;
3, os parâmetros técnicos
3,1, material que alimenta, correção automática da bobina da folha; Retificando o erro: +/- 0,1 milímetros
3,2, ajuste automático, enrolamento automático, erro de enrolamento são +/- 1,0 milímetros;
3,3, folha de corte do laser eram extremamente orelhas, podem automaticamente ajustar o afastamento do polo. Após o corte a altura da rebarba é menos de 0,005 milímetros, muito erro de posição do corte da orelha: menos do que +/- 0,2 milímetros, o tamanho do erro da orelha do polo: +/- 0.2mm
3,4, cortando a velocidade: 800-1200mm/s
3,5, tensão automática, controle de tensão em 0.1-1.5Kg, ajustável; O erro relativo é 5%.
4, exigências para condições de trabalho do equipamento
4,1, fonte de alimentação: AC220V monofásico 3.8kva, escala de flutuação da tensão: ± 10%;
4,2, ar comprimido: 0.4-0.6mpa;
4,3, temperatura ambiental: 20-35℃;
Compromisso
1. Promessa nova do equipamento
Nossa empresa garante que todos os componentes do equipamento estarão em condições completamente novas, nenhuns usou componentes.
2. Compromisso confidencial.
Nossa empresa promete que sem a autorização escrita, toda a informação técnica e a informação do negócio do cliente não serão escape a nenhuns terceiros.
3. Compromisso do serviço pós-venda
Nossa empresa fornece uma garantia do ano para começar da data do teste de aceitação do local, o custo de manutenção é isentado durante o período de garantia, as peças vestindo do equipamento e as peças danificadas pelo uso ou pela força imprópria de maior são excluídas da garantia. Se o equipamento ocorreu reparo da deficiência orgânica e da necessidade pelo vendedor após expirado da garantia, o custo negociado por ambos os lados.
