1. Descrição da função:
O forno zc-zd6 tem um interno de aço inoxidável, e cada estúdio trabalha independentemente. O trabalho do aquecimento, limpar e da aeração em um modo automático da circulação. A época de cada seção de trabalho é ajustada pelo tela táctil. O forno adota o sistema de controlo do PLC, operação do tela táctil, aquecimento da explosão, dissipação de calor. O tempo de aquecimento é curto, o tempo da dissipação de calor é rápido, o efeito da preservação da pressão é bom. Métodos de aquecimento: irradiação térmica, condução de calor, inversão térmica, convecção de calor
2. Estrutura do forno:
1) o equipamento é compacto e razoável na estrutura, bonita na aparência e ocupa pouco espaço.
2) o equipamento é simples operar-se, nenhum treinamento profissional é exigido, e os trabalhadores podem facilmente dominá-lo.
3) O equipamento adota a válvula de controle do texto, vácuo que bombeia e o enchimento do nitrogênio, que tem a eficiência elevada, salvar pessoais e fornece o bom desempenho de produto.
4) o equipamento é dividido três em camadas superiores, médias e mais baixas, forro grossos, resistência de corrosão forte, único controle de aço inoxidável de 3mm 304 da única porta, sem afetar-se.
5) o dispositivo é equipado com o rodízio movente universal, que pode facilmente ser movido quando o dispositivo é deslocado.
3. Parâmetros técnicos do equipamento:
1) temperatura do forno: temperatura ambiente ~ 150℃ (pode ser ajustado).
2) Dimensões totais do forno: 1280 x 1140 x 1900 milímetros
3) especificação do tanque: (profundidade) × 660 (largura) ×750 330 (altura) milímetro.
4) Tensão de funcionamento: 380V/AC, único controle do circuito da caixa.
5) poder total do forno: 8KW.
6) erro da temperatura do tanque: ±2℃ (nenhuma carga).
7) Tempo de aquecimento: 1 hora para a estabilização da temperatura do núcleo da nenhum-carga.
8) temperatura de superfície: quando o equipamento funcionar em 120℃, o ≤40℃ de superfície.
9) controle de temperatura principal do aquecimento: erro da temperatura da exposição dentro de 1℃.
10) Controle de aquecimento do aquecimento principal: ao aquecer-se, o interruptor de segurança é ajustado a 150℃.
11) verifique a uniformidade da temperatura em 8 pontos dentro do tanque antes que o equipamento saa da fábrica, e a temperatura do tanque e da exposição pode ser controlada dentro de ±2℃.
12) incluindo o sistema de circulação do vento, capaz da programação do processo e do controlo automático.
13) com a função de alta temperatura do alarme, automática sobre o alarme da temperatura.
14) material dessecante do quadro: placa laminada grossa de alta qualidade.
15) secando materiais da câmara: todos fizeram de 3mm densamente 304 de aço inoxidável.
16) dispositivo de controle elétrico: controlado pelo relé de circuito integrado, feito de acessórios elétricos marcados.
17) com função automática da proteção da falha de energia, alarme de temperatura excessiva automático e baixo alarme do vácuo.
4, processam o exemplo: (tipo de respiração: ar - ar - ar… toda a maneira ao redor)
Através do ajuste do aquecimento do forno, do tempo de aquecimento/temperatura, do vácuo que bombeiam, do ar seco e dos outros parâmetros pelo tela táctil, o PLC termina automaticamente as seguintes funções: enchimento estando de bombeamento de enchimento estando de bombeamento do ar seco do → do → do vácuo do → do ar seco do → do → do vácuo (ciclo repetido); O sistema de alarme de temperatura excessiva e ultrassônico pode automaticamente desligar o corpo de aquecimento. O processo da operação pode ser ajustado de acordo com as exigências reais do cliente
5, ambiente operacional:
1) temperatura: -30℃~70℃.
2) umidade: abaixo de 75%.
3) local: nenhumas poluição e interferência eletromagnética não forte.
Nota: o comprador fornecerá o gás ou o nitrogênio seco, vácuo e ar comprimido acima de 5.5bar

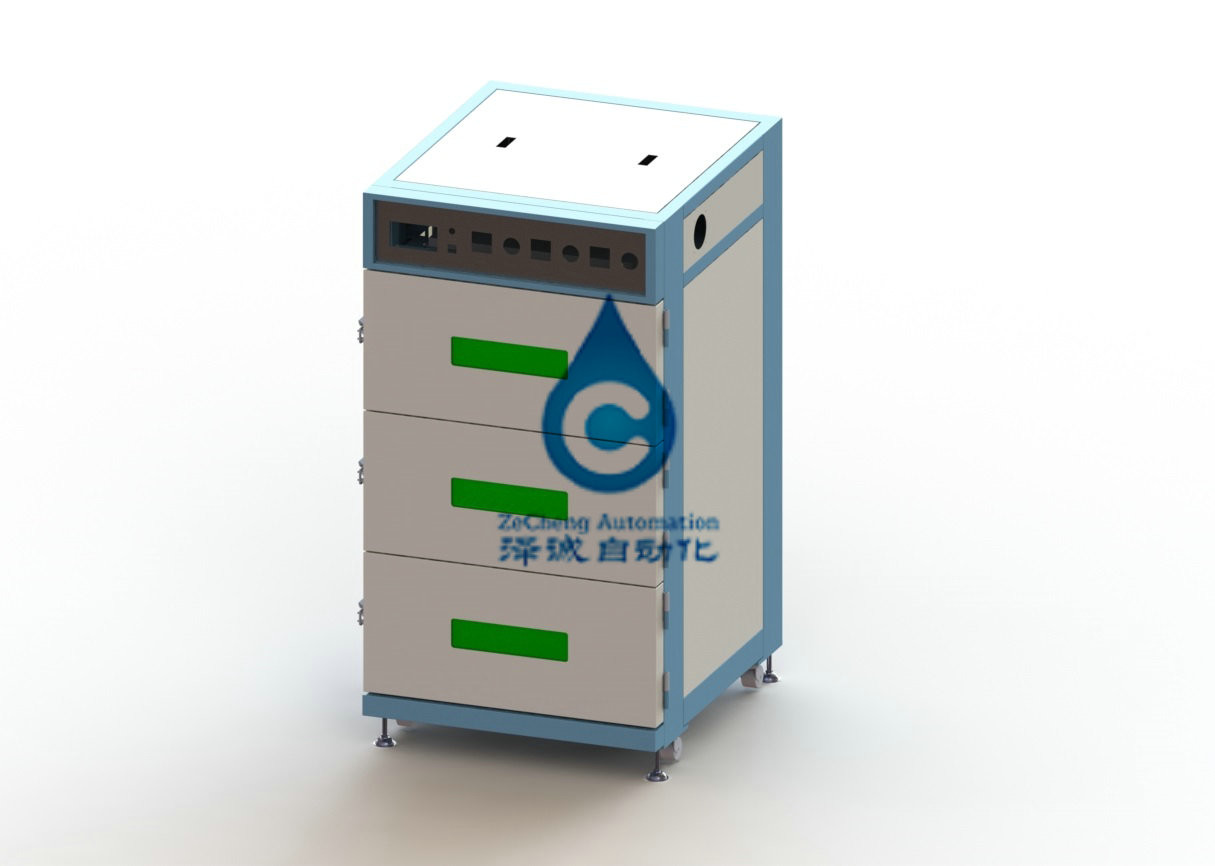

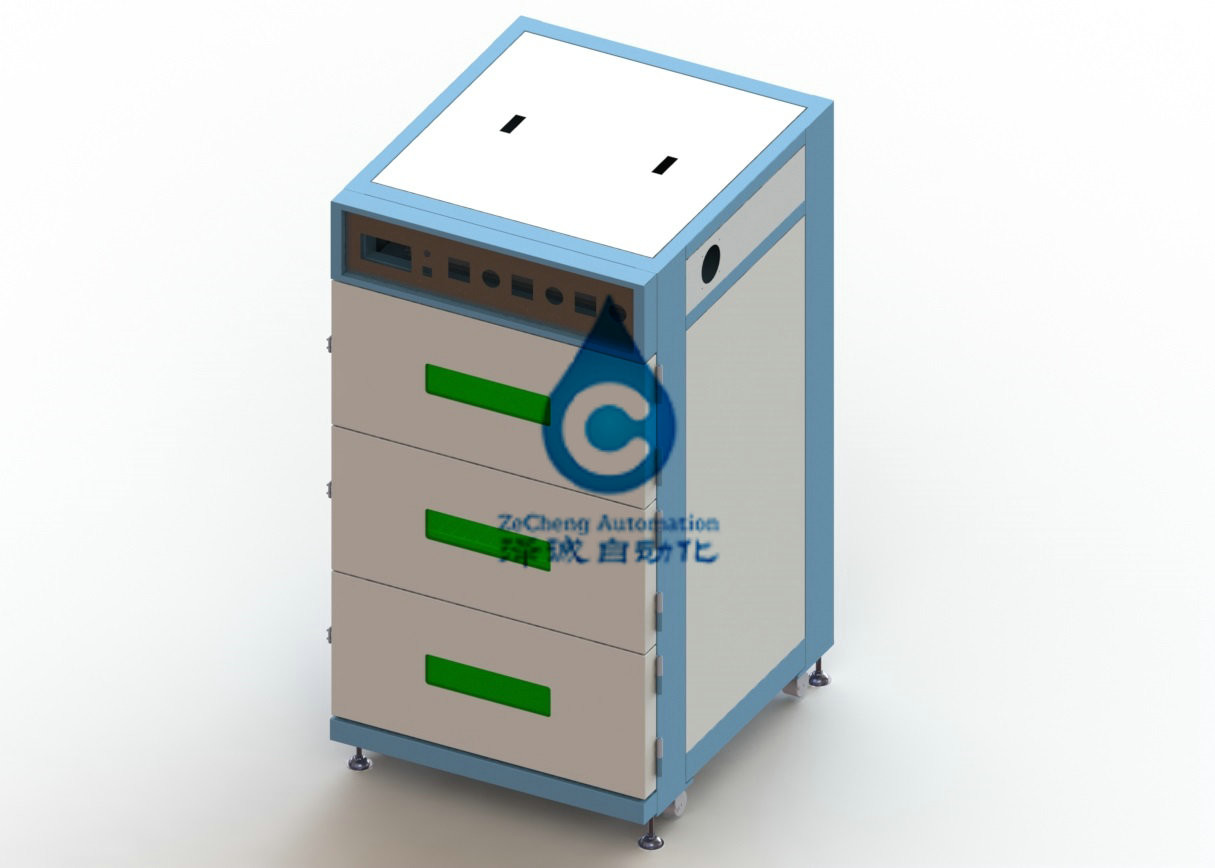

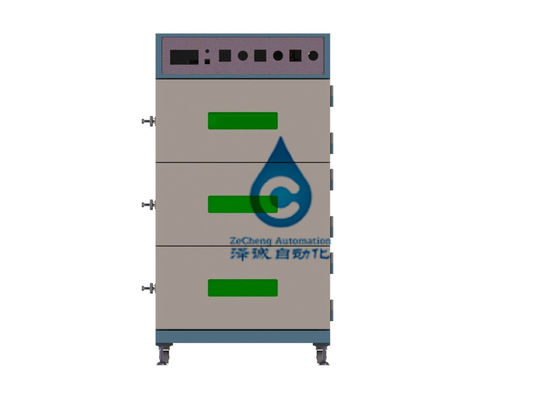

Anexo 2: diagrama esquemático do equipamento (lado do plano 1 do armário elétrico, do fã na parte traseira do equipamento)
Especificação do tanque: 660 (largura) ×750 (profundidade) ×330 (altura) milímetro
Dimensões: 1280 x 1140 x 1900 milímetros.
