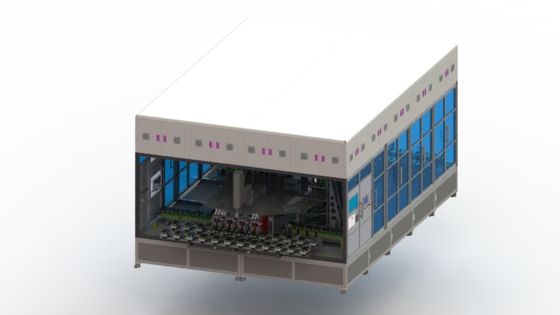

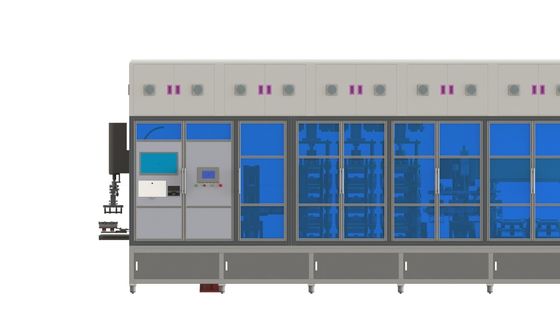

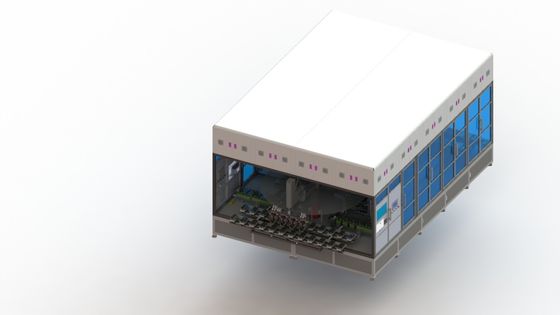

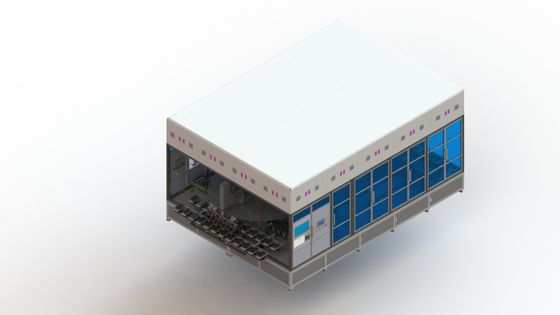

Imprensa quente para a bateria de lítio do fosfato do ferro, Li Ion Battery Manufacturing Equipment
vista geral de 2.1.1 funções
A máquina de pressão quente adota a linha reta tipo de 4 estações, principalmente incluindo a mão mecânica que alimenta e que descarrega, pressionando quente automático, teste do olá!-potenciômetro e o outro função. O sensor no lugar detecta o levantamento com macaco acima da pilha de bateria depois que o produto é no lugar, e a pilha da laminação manualmente está agarrada e posta na estação da pressão quente. A pressão quente dura de acordo com o tempo ajustado, e o teste do olá!-potenciômetro é conduzido depois que a pressão quente é terminada. Refira o plano da disposição como segue:
introdução 1,3 de funções principais
1) a única linha da logística da camada é usada alimentando: a máquina de estratificação põe automaticamente uma única bateria em um gabarito da logística, e o manipulador de transplantação de carregamento agarra a bateria e põe-na em um mecanismo de pressão quente;
2) mecanismo de pressão quente: aquecimento da pressão da pilha elétrica;
3) teste do olá!-potenciômetro: realize o teste do olá!-potenciômetro sob a pressão durante o processo da pressão quente.
A) tensão 0 do teste ~ 1000V ajustável, 0 ~ 1000V ajustável, precisão 1V da tensão, escala atual 0 do escapamento ~ 10mA, precisão atual 1mA, tempo 0 do teste ~ 999s ajustável;
B) o valor atual e o valor da tensão podem ser alimentados de volta ao sistema do PLC ao mesmo tempo para assegurar-se de que a precisão de procure um caminho mais curto o julgamento. O equipamento tem a função da discriminação do NG e da APROVAÇÃO;
C) após procurar um caminho mais curto o teste, o manipulador de descarregamento porá os produtos incompetentes no desperdiça a área para o tratamento manual, e os produtos qualificados serão postos na linha seguinte da logística;
1,4, lista de configurações de dispositivo preliminares
| NÃO. | Nome | Quantidade | Unidade | Observações |
| 1 | Frame e tampa | 1 | ajuste | |
| 2 | Mecanismo de imprensa quente superior | 4 | ajuste | |
| 3 | Para cima e para baixo o mecanismo da carga | 2 | ajuste | |
| 4 | Quente comprima para mover o componente | 4 | ajuste | |
| 5 | Linha do transporte | 2 | ajuste | |
| 6 | Sistema de controlo elétrico | 1 | ajuste |
2.1.5 equipamento parameters1 técnico. Parâmetros do equipamento básico
1) poder total: ≤50KW;
2) fonte de alimentação: AC380 V±10% 50HZ, sistema de cinco fios trifásico;
3) ar comprimido: ≥ 0.5mpa da pressão, fluxo ≥12m /h;
4) peso do equipamento: ≤ 2,0 toneladas. Carga à terra: 650kg/㎡;
5) tamanho total: (comprimento) 2000* (largura) 1400* (altura) 2200; (para a referência somente, específico no tipo);
6) cor da aparência: de acordo com a placa da cor do partido a;
7) eficiência do equipamento: 5PPM (eficiência de funcionamento automático do equipamento, com exclusão de outros fatores);
8) a taxa movente do ≥ 99% do equipamento;
9) ≥ 98% do rendimento de produto;
FAQ
Q1: São você fábrica ou a empresa comercial?
: Nós somos fábrica, com nossos equipe do R&D, departamento da produção, da máquina de soldadura da bateria, o projeto etc., o desenho, o processo, o conjunto, a comissão, e pacote e transporte finais.
Q2: Você aceita a personalização?
A2: SIM. nós aceitamos a máquina personalizada. nosso R&D forte com experiência 10+year rica pode fazer a personalização.
Q3: Sobre o preço?
A3: O preço é negociável. Pode ser mudado de acordo com cada bateria que soldam ou configuração interna da máquina de classificação, e igualmente sua quantidade da ordem.
Q4: Sobre a entrega?
A4. A máquina de solda padrão pode ser entregada dentro de 10days. A máquina personalizada do conjunto da bateria pode ser entregada dentro de 40days ou negociável.
