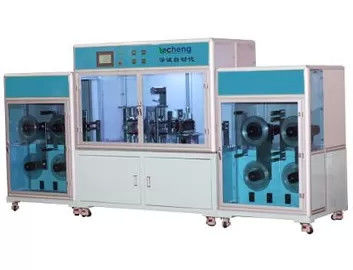

Orelha de Ion Battery Assembly Line Pole do lítio do de alta capacidade que forma a máquina
O equipamento pode ser usado para a formação da orelha polar da bateria do empacotamento flexível, incluindo principalmente os seguintes processos:
Pré-aquecimento do desenrolamento - desempoeirando - - borracha (parte superior e para abaixar duas camadas) - corte secundário quente da pressão quente de pressão - corte de borracha - - conduzindo - - (corte da placa) - enrolamento - (produtos da placa na caixa da coleção).
Características do produto:
1,1 a máquina são conduzidos pelo motor de piso e controlados pela relação homem-máquina. É fácil de operar e precisa somente uma pessoa.
1,2 eficiência elevada, produção diária do máximo de 10-15 (2mm) milhão partes;
1,3 aplicáveis a uma vasta gama de produtos, comprimento diferente ajustável, ajuste da largura precisam somente de substituir a placa do rolo e da alimentação de guia.
1,4 o dispositivo são inteiramente - funcional, aplicável chapear o tipo orelha do polo, tipo orelha do disco do polo, filme do ANIMAL DE ESTIMAÇÃO pode ser envolvido, fechado com o papel do isolamento.
2. Especificações de materiais entrantes
| W | H | Diâmetro interno do material entrante da bobina | Diâmetro externo do material entrante da bobina | |
| Unidades: milímetro | ||||
| Orelhas polares (fita de alumínio, fita do níquel) | 1.5-30 | 0.05-0.2 | 100 | Máximo: 400 |
| Colagem mesma da orelha | 3-10 | 0.03-0.12 | 3" (76) | Máximo: 300 |
3. Parâmetros técnicos
|
Especificações da máquina projeto |
parâmetro | nota | |
| 1 | Fileira inteira da largura da orelha do polo | 100-130 milímetros |
De acordo com a largura do níquel do laser do cliente
|
| 2 | Largura da correia | 3-6mm | |
| 3 | Quantidade adesiva da vara | Artigo 10 30 | Segundo a largura da orelha polar |
| 4 | capacidade | 10-150000 (2 milímetros) |
De acordo com a largura e o tempo da pressão quente (20 horas)
|
| 5 | Placa que corta a precisão | Menos de 0,5 milímetros | |
| 6 | Corte e precisão | Menos de 0,3 milímetros | |
| 7 | Precisão da coincidência da fita | Menos de 0,1 milímetros | |
| 8 | Recebendo a maneira | Corte ou carretel | |
| 9 | Quente-pressionando a temperatura | 20-200 o ℃ é ajustável | |
| 10 | Precisão de controle da temperatura | +/- 1 ℃ | |
| 11 | Tamanho do equipamento (milímetros) | 3500*1200*1700 | |
| 12 | Poder do equipamento | 4KW | |
| 13 | Largura do filme do ANIMAL DE ESTIMAÇÃO | 100-130mm | opcional |
| 14 | Papel de fechamento | 4-10mm | opcional |

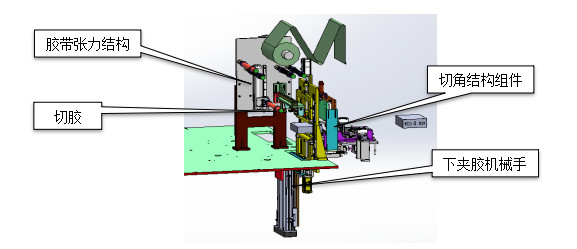

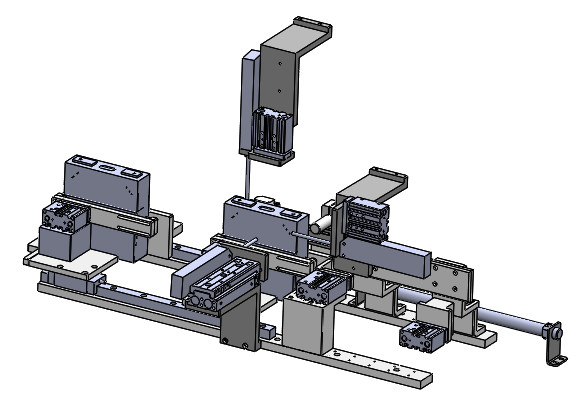

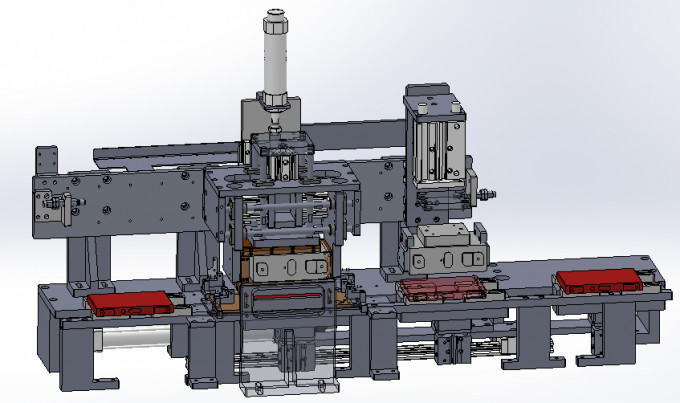

4. Funções estruturais
O equipamento inclui os seguintes sistemas:
sistema do desenrolamento 4,1: o motor de C.A. gerencie, e o carretel conduz a placa de alimentação para girar no reverso para manter a tensão da bobina. sistema do rolo de 4,2 transições: adote o rolamento da baixo-fricção da precisão, rolo oxidado duro da transição da liga de alumínio, o rolo da transição antes de primeira pressionar quente adota o material de bronze, substituem o rolo da transição de acordo com especificações diferentes da correia de alumínio e da correia do níquel.
calor 4,3 preliminar que pressiona o sistema: o controlador de temperatura da precisão do omron é usado para controlar a temperatura da placa de aquecimento, e o cilindro conduz as placas de pressão superiores e mais baixas para aquecer acima a colagem polar da orelha.
sistema de alimentação esparadrapo do talão de 4,4 polos: conduzido por um motor de piso da precisão, a alimentação adesiva do talão do polo é conduzida pelo parafuso da bola.
sistema 4,5 de pressão térmico secundário: o controlador de temperatura da precisão do omron é usado para controlar a temperatura da placa de aquecimento, e o cilindro conduz as placas de pressão superiores e mais baixas para aquecer acima a colagem polar da orelha.
sistema de movimentação 4,6: conduzido pelo motor de piso da precisão, o rolo de borracha gerencie para conduzir o comprimento da orelha do polo após a ligação térmica.
sistema 4,7 de corte: o cilindro do corte do fixo-comprimento conduz a faca de corte para eliminar a orelha do polo, e a faca de corte tem uma longa vida. Moedura repetível.
sistema 4,8 de corte: uma lâmina giratória é usada para cortar a colagem da orelha do polo, e o rolo conduz a orelha do polo para a frente.
sistema de carregamento 4,8: o motor de C.A. gerencie, e o carretel de alimentação da liga de alumínio conduz a placa de alimentação para girar no reverso para manter a tensão da bobina.
sistema de 4,9 quadros: pintura de cozimento de solda quadrada da estrutura, a firme e a segura, a de superfície, cor personalizada de acordo com necessidades do cliente. A carcaça é feita da placa de aço grossa de 25mm e sua superfície é galvanizada.
sistema de controlo 4,10: controle do PLC do omron, alto nível da automatização.
sistema operacional 4,112: adote o tela táctil do tongtai do kunlun, a relação é claro, intuitivo e bonito, e os dados podem ser ajustados.
configuração de sistema 4,123:
| O número de série | O nome do | lugar de origem |
| 1 | O controlador | omron |
| 2 | Extensão do I/O | omron |
| 3 | Módulo de comunicação | omron |
| 4 | Tela táctil | Passagem de Kunlun ty |
| 5 | O termostato | omron |
| 6 | Módulo da conversão de I/F | Cyber de Rhett |
| 7 | Componentes pneumáticos | 及 CKD de CHELIC |
| 8 | Guia linear | HIWIN |
| 9 | Parafuso da bola | HIWIN |
| 10 | Sensor fotoelétrico | SUNX |
| 11 | Motor deslizante | R do controle |
| 12 | O motor trifásico |
5. Ambiente do uso do produto
Ar comprimido: 0,4 ~ 0.6mpa (4-6kgf/cm2), o caudal de cada parte de ar comprimido é 10L/min, a taxa de utilização é 50%
Temperatura ambiental: 20 ~ 35℃
Humidade relativa: 5 ~ 55% HORA
Fonte de energia: AC220V, monofásico; A flutuação da tensão é menos de ±10%; Fonte de alimentação: 3KVA
1. Promessa nova do equipamento
Nossa empresa garante que todos os componentes do equipamento estarão em condições completamente novas, nenhuns usou componentes.
2. Compromisso confidencial.
Nossa empresa promete que sem a autorização escrita, toda a informação técnica e a informação do negócio do cliente não serão escape a nenhuns terceiros.
3. Compromisso do serviço pós-venda
Nossa empresa fornece uma garantia do ano para começar da data do teste de aceitação do local, o custo de manutenção é isentado durante o período de garantia, as peças vestindo do equipamento e as peças danificadas pelo uso ou pela força imprópria de maior são excluídas da garantia. Se o equipamento ocorreu reparo da deficiência orgânica e da necessidade pelo vendedor após expirado da garantia, o custo negociado por ambos os lados.
