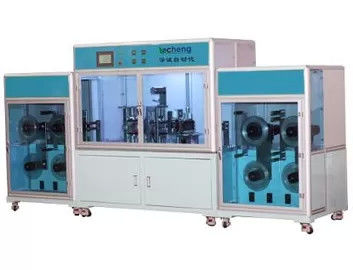

Orelha de Ion Battery Assembly Line Pole do lítio do de alta capacidade que forma a máquina
O equipamento pode ser usado para a formação da orelha polar da bateria do empacotamento flexível, incluindo principalmente os seguintes processos:
Pré-aquecimento do desenrolamento - desempoeirando - - borracha (parte superior e para abaixar duas camadas) - corte secundário quente da pressão quente de pressão - corte de borracha - - conduzindo - - (corte da placa) - enrolamento - (produtos da placa na caixa da coleção).
Características do produto:
1,1 a máquina são conduzidos pelo motor de piso e controlados pela relação homem-máquina. É fácil de operar e precisa somente uma pessoa.
1,2 eficiência elevada, produção diária do máximo de 10-15 (2mm) milhão partes;
1,3 aplicáveis a uma vasta gama de produtos, comprimento diferente ajustável, ajuste da largura precisam somente de substituir a placa do rolo e da alimentação de guia.
1,4 o dispositivo são inteiramente - funcional, aplicável chapear o tipo orelha do polo, tipo orelha do disco do polo, filme do ANIMAL DE ESTIMAÇÃO pode ser envolvido, fechado com o papel do isolamento.
2. Especificações de materiais entrantes
| W | H | Diâmetro interno do material entrante da bobina | Diâmetro externo do material entrante da bobina | |
| Unidades: milímetro | ||||
| Orelhas polares (fita de alumínio, fita do níquel) | 1.5-30 | 0.05-0.2 | 100 | Máximo: 400 |
| Colagem mesma da orelha | 3-10 | 0.03-0.12 | 3" (76) | Máximo: 300 |
3. Parâmetros técnicos
|
Especificações da máquina projeto |
parâmetro | nota | |
| 1 | Fileira inteira da largura da orelha do polo | 100-130 milímetros |
De acordo com a largura do níquel do laser do cliente
|
| 2 | Largura da correia | 3-6mm | |
| 3 | Quantidade adesiva da vara | Artigo 10 30 | Segundo a largura da orelha polar |
| 4 | capacidade | 10-150000 (2 milímetros) |
De acordo com a largura e o tempo da pressão quente (20 horas)
|
| 5 | Placa que corta a precisão | Menos de 0,5 milímetros | |
| 6 | Corte e precisão | Menos de 0,3 milímetros | |
| 7 | Precisão da coincidência da fita | Menos de 0,1 milímetros | |
| 8 | Recebendo a maneira | Corte ou carretel | |
| 9 | Quente-pressionando a temperatura | 20-200 o ℃ é ajustável | |
| 10 | Precisão de controle da temperatura | +/- 1 ℃ | |
| 11 | Tamanho do equipamento (milímetros) | 3500*1200*1700 | |
| 12 | Poder do equipamento | 4KW | |
| 13 | Largura do filme do ANIMAL DE ESTIMAÇÃO | 100-130mm | opcional |
| 14 | Papel de fechamento | 4-10mm | opcional |
4. Funções estruturais
O equipamento inclui os seguintes sistemas:
sistema do desenrolamento 4,1: o motor de C.A. gerencie, e o carretel conduz a placa de alimentação para girar no reverso para manter a tensão da bobina. sistema do rolo de 4,2 transições: adote o rolamento da baixo-fricção da precisão, rolo oxidado duro da transição da liga de alumínio, o rolo da transição antes de primeira pressionar quente adota o material de bronze, substituem o rolo da transição de acordo com especificações diferentes da correia de alumínio e da correia do níquel.
calor 4,3 preliminar que pressiona o sistema: o controlador de temperatura da precisão do omron é usado para controlar a temperatura da placa de aquecimento, e o cilindro conduz as placas de pressão superiores e mais baixas para aquecer acima a colagem polar da orelha.
sistema de alimentação esparadrapo do talão de 4,4 polos: conduzido por um motor de piso da precisão, a alimentação adesiva do talão do polo é conduzida pelo parafuso da bola.
sistema 4,5 de pressão térmico secundário: o controlador de temperatura da precisão do omron é usado para controlar a temperatura da placa de aquecimento, e o cilindro conduz as placas de pressão superiores e mais baixas para aquecer acima a colagem polar da orelha.
sistema de movimentação 4,6: conduzido pelo motor de piso da precisão, o rolo de borracha gerencie para conduzir o comprimento da orelha do polo após a ligação térmica.
sistema 4,7 de corte: o cilindro do corte do fixo-comprimento conduz a faca de corte para eliminar a orelha do polo, e a faca de corte tem uma longa vida. Moedura repetível.
sistema 4,8 de corte: uma lâmina giratória é usada para cortar a colagem da orelha do polo, e o rolo conduz a orelha do polo para a frente.
sistema de carregamento 4,8: o motor de C.A. gerencie, e o carretel de alimentação da liga de alumínio conduz a placa de alimentação para girar no reverso para manter a tensão da bobina.
sistema de 4,9 quadros: pintura de cozimento de solda quadrada da estrutura, a firme e a segura, a de superfície, cor personalizada de acordo com necessidades do cliente. A carcaça é feita da placa de aço grossa de 25mm e sua superfície é galvanizada.
sistema de controlo 4,10: controle do PLC do omron, alto nível da automatização.
sistema operacional 4,112: adote o tela táctil do tongtai do kunlun, a relação é claro, intuitivo e bonito, e os dados podem ser ajustados.
configuração de sistema 4,123:
| O número de série | O nome do | lugar de origem |
| 1 | O controlador | omron |
| 2 | Extensão do I/O | omron |
| 3 | Módulo de comunicação | omron |
| 4 | Tela táctil | Passagem de Kunlun ty |
| 5 | O termostato | omron |
| 6 | Módulo da conversão de I/F | Cyber de Rhett |
| 7 | Componentes pneumáticos | 及 CKD de CHELIC |
| 8 | Guia linear | HIWIN |
| 9 | Parafuso da bola | HIWIN |
| 10 | Sensor fotoelétrico | SUNX |
| 11 | Motor deslizante | R do controle |
| 12 | O motor trifásico |
5. Ambiente do uso do produto
Ar comprimido: 0,4 ~ 0.6mpa (4-6kgf/cm2), o caudal de cada parte de ar comprimido é 10L/min, a taxa de utilização é 50%
Temperatura ambiental: 20 ~ 35℃
Humidade relativa: 5 ~ 55% HORA
Fonte de energia: AC220V, monofásico; A flutuação da tensão é menos de ±10%; Fonte de alimentação: 3KVA

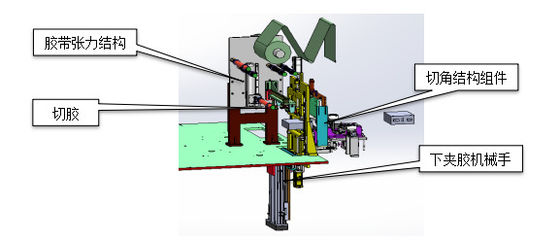

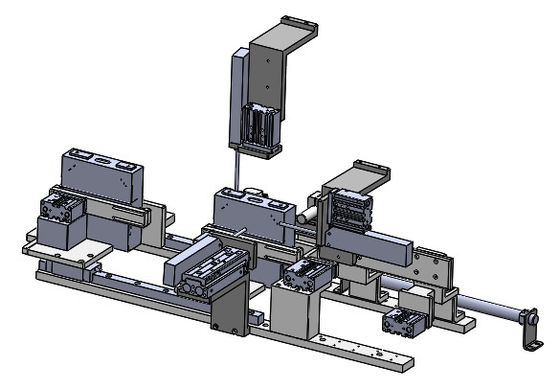

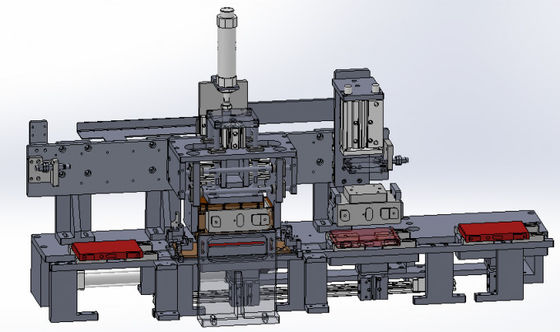

6. Diagrama esquemático do equipamento
