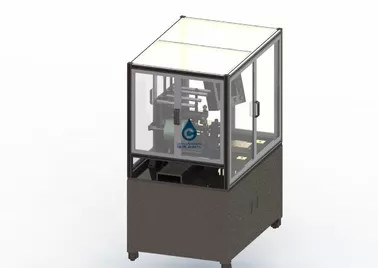

Máquina de revestimento azul automática do filme, lítio Ion Battery Assembly Line
1. Função principal deste sistema: cole o envelope exterior da bateria qualificada
2. Este sistema inclui: 1 grupo de sistema de alimentação da bateria, 1 grupo de sistema de alimentação da fita, 1 grupo de sistema de revestimento esparadrapo, 1 grupo de anular o mecanismo do retorno.
3. Sistema de carregamento da bateria:
Este sistema inclui: 1 grupo de mecanismo do impulso do retorno da pilha elétrica, 1 transporte de correia, 1 grupo de mecanismo do desenho da bateria, 1 grupo de bateria que empurra o mecanismo
3,1 que gerenciem e mecanismo de empurrão da pilha elétrica: inclui principalmente 1 cilindro de gerencio, 1 dispositivo elétrico de gerencio, 1 cilindro de pressão e 1 cilindro de empurrão.
correia 3,2 transportadora: inclui principalmente 1 motor deslizante, 1 correia e 1 sensor no lugar;
mecanismo do desenho de 3,3 baterias: inclui principalmente 1 motor deslizante, 1 módulo servo e 1 placa de tiragem.
mecanismo do empurrador de 3,4 baterias: inclui principalmente 1 motor de piso, 1 módulo servo, 1 placa de empurrador e 1 placa de posicionamento.
4. Exigências técnicas
4,1 o material do dispositivo elétrico da aleta serão POM, e não é permitido riscar a superfície da bateria;
4,2 a qualidade da placa de posicionamento serão POM, e não é permitida riscar ou vestir a superfície da bateria;
4,3 a qualidade da impulso-placa e da puxar-placa serão POM, e não é permitida riscar ou vestir a superfície da bateria;

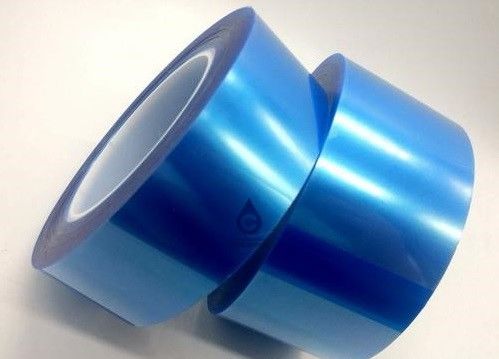

5. Sistema de alimentação da fita:

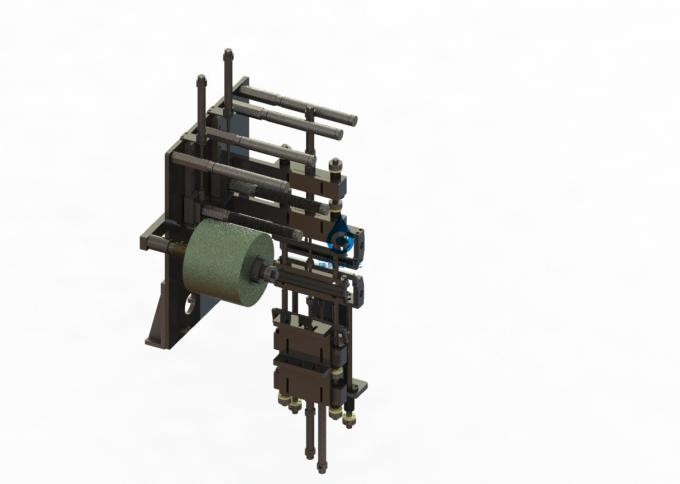

O sistema inclui 1 grupo de mecanismo do desenrolamento, 2 grupos de mecanismo de tensão, 4 grupos de mecanismo do sobre-rolamento, 1 grupo de underclamping e de puxar o mecanismo, e 1 grupo de overclamping e de cortar o mecanismo.
mecanismo 5,1 de tensão: inclui principalmente 2 cilindros, 2 trilhos lineares da corrediça e 1 rolo de tensão
mecanismo 5,2 de corte de aperto superior: 2 cilindros superiores da maxila de aperto, 1 grupo de bloco de aperto, 1 cilindro do cortador, 1 cortador;
5,3 abaixam o aperto e puxar do mecanismo: inclui principalmente 2 mais baixos cilindros da maxila de aperto, 1 grupo de blocos de aperto, 1 servo motor, 1 parafuso movimentador, 2 trilhos da corrediça e 1 correia síncrono
5,4 exigências técnicas:
5,1 a superfície do sobre-rolo serão tratados com o sawtooth, e a correia de borracha não aderirá ao rolo
o esparadrapo 5,2 não é permitido na superfície do bloco de aperto
5,3 SKD11 é exigido para o material do cortador, e a vida útil é 300.000 > épocas
5,4 precisão adesiva suspenso ±0.1mm
5,5 a bateria que pressiona e bloco de posicionamento são feitos do poliuretano, assim que não é permitido riscar a bateria;
5,6 o material da barra do guia abaixo da bateria são POM, e não é permitida riscar a bateria;
5,7 o desvio da precisão da colagem do filme são ≤0.5mm. Não há nenhum enrugamento e nenhumas bolhas óbvias no filme que cola a superfície da bateria. O diâmetro de uma única bolha é < 1mm="" and="" that="" of="" a="" single="" bubble="" is="">

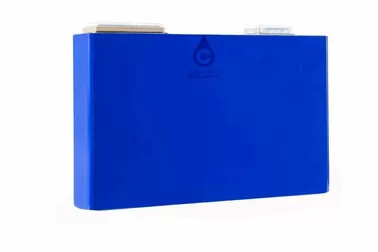

5,8 a superfície são revestidos completamente, e o escudo de alumínio não pode ser exposto;
5,9 a fita são 3-5mm mais altos do que a solda, e a peça mais alta do que a solda é exigida para ser colada na tampa superior, e nenhum escapamento da solda é permitido
rendimento 5,10: ≥99%;
6. Lista da configuração
| NÃO. | Namequ | Quantidade | Tipo |
| 1 | Limite da fita | 2 | Processamento não padronizado |
| 2 | cilindro | 2 | SMC |
| 3 | Guia linear | 2 | HIWIN |
| 4 | Um rolo | 2 | Processamento não padronizado |
| 5 | cilindro | 2 | SMC |
| 6 | Servo motor | 1 | panasonic |
| 7 | parafuso | 1 | HIWIN |
| 8 | Guia linear | 2 | HIWIN |
| 9 | Sensor da origem | 1 | panasonic |
| 10 | Sensor do limite | 2 | panasonic |
| 11 | acoplamento | 1 | GOLPE - RELAÇÃO |
| 12 | Correia síncrono | 1 | Processamento não padronizado |
| 13 | O cilindro de aperto | 2 | SMC |
| 14 | Elimine o cilindro | 1 | SMC |
| 15 | Bloco laminado | 2 | Processamento não padronizado |
| 16 | cortador | 1 | Processamento não padronizado |
compromisso da cooperação
1. Promessa nova do equipamento
Nossa empresa garante que os bens fornecidos aos clientes são equipamento brandnew, completo e não utilizado.
2. Compromisso da confidencialidade
Nossa empresa promete que sem a autorização escrita de nenhum partido, dos desenhos relacionados do outro partido, da informação técnica, dos segredos da informação do negócio e de outros setor e de segredos técnicos não deve ser escapado aos terceiros em nenhuma maneira.
3. Compromisso do serviço pós-venda
(1) dois meses da data da expedição do equipamento, o partido B é responsável para falhas não-humanas em uma garantia oportuna e livre dentro de um ano (quando o equipamento é defeituoso, o pessoal de serviço pós-venda responderá dentro de 2 horas após ter recebido a notificação. De acordo com a situação, os pessoais devem ser no lugar dentro de 48 horas. Nenhumas mais tarde de 60 horas, para assegurar a continuidade da produção pelo comprador;
(2) depois que o equipamento passou o período de garantia, se há um problema, os dois partidos comunicam-se e tratam-se ele. Caso necessário, os pessoais pós-vendas serão enviados para repará-lo, e somente o custo será carregado. En
(3) durante o período de garantia estipulou no contrato e o acordo técnico assinado pelos dois partidos, a empresa fornecerá uma garantia para os problemas da qualidade que não são causados por dano humano durante o uso normal de nossos produtos.
